進口自力式電控溫度調節閥
關鍵詞：進口蒸汽電動調節閥，進口電控溫度調節閥，進口三通溫控閥，進口電動三通溫度控制閥
德國沃德WODE進口自力式電控溫度調節閥(適用于較大口徑及導熱油控制)，該閥的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
自力式電控溫度調節閥結構與原理
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
1．加熱型調節閥的結構與原理：
工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
自力式電控溫度調節閥 安裝使用及維護：
1、安裝
(1)安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重?fù)p壞閥門。
(2)調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
(3)為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥、閥前須裝過濾器、壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。
(4)傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。
2、調試：
(1)接上220V交流電源。使主閥打開，并將閥前截止閥緩慢打開。
(2)將溫包線接入指定接線柱。
(3)觀察設定溫度的變化值是否在允許范圍內。如發現偏高或偏低，可將驅動器外殼取掉，撥動溫度設定開關(微調即可)。反復調整。直到控制溫度在允許范圍之內。
(4)該閥應在環境溫度-25～55℃的場所使用，注意防潮。
進口自力式電控溫度調節閥技術參數選型
公稱通徑 (mm)：DN15～DN300
公稱壓力 PN(MPa)：1.0、1.6、2.5、4.0、6.4或ANSI Class150～Class600
溫度調節范圍 ( ℃ )：0~100 ，50~150,100~200， ,150~250
調節精度 ( ℃ )：±1 ~ ±5
使用介質：蒸汽、水、油、氣體
毛細管長度：3m 、 5m 、 10m
溫包扦入深度：270、430 、630mm
傳感器聯接螺紋：3/4 ”1 ”
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。
自力式電控溫度調節閥訂貨須知
自力式電動溫度調節閥訂貨時請用戶提供以下資料：
1、型號和公稱通徑；2、產品號和訂貨號(見銘牌)；3、閥門上游和下游壓力；
4、工藝介質和溫度；5、和最小流量；6、是否安裝了過濾器?；7、對毛細管的要求?

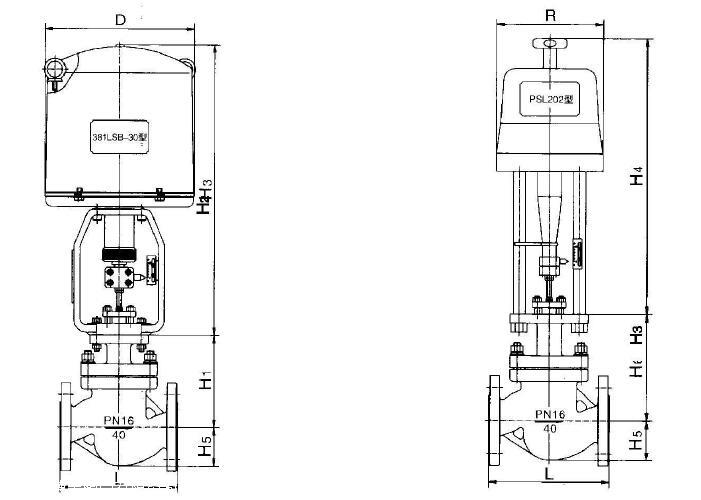

產品外形尺寸、尺寸結構圖圖，請與沃德閥門代理商聯系，謝謝！訂貨產品尺寸以沃德公司出具的圖紙為準或根據用戶要求定制的尺寸。
